1.Wilkinson功率分配/合路器基本性能指标:
-插入损耗:信号合路/分配前和后之间信号功率的比值。
-隔离度:加在端口的输入功率和泄露到其它端口(输出端口除外)的功率比值。
-幅度平衡和相位平衡

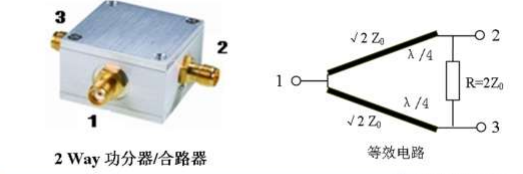

Wilkinson功率分配/合路器外形和等效电路:
1)、Wilkinson功率分配Splitter/合路器Combiner是一种无源和可逆的微波网络,于 1960年由Ernest Wilkinson所发明的,也称为0度功率分配/合路器。
• 理论上功率分配损耗为10lg(输出端口数),1分2的损耗为3dB,1分3的损耗为 4.8dB。插入损耗包括分配损耗和传输损耗,如果传输损耗为0.4dB,1分2的插入损 耗为3.4dB。
• 对于1分2功率分配/合路器,如果某个输出端口悬空,分配损耗为6dB。
• 有些设计在2和3端口增加环形器,传输将不可逆。
2)、电阻型的功率分配/合路器损耗较大,1分2的损耗为6dB。
2.Wilkinson功率分配/合路器应用

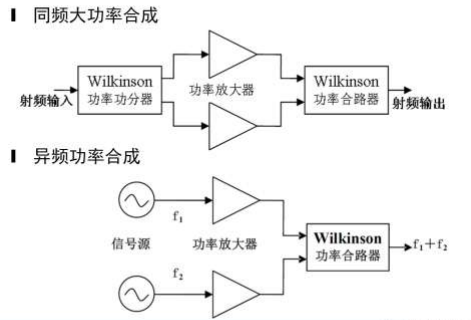

作为功率合成器,其插入损耗取决于被合成信号之间的幅度和相位关系。
1)、如果两路合成信号是同频的,幅度和相位完全相等,则插入损耗为0,相位差为 180度,则插入损耗为无穷大。
2)、如果两路合成信号是异频的,插入损耗大约为3dB。 Wilkinson功率分配/合路器还可以做接收机性能测试,将干扰信号(如CW、AWGN噪 声、同频信号)和有用信号合路后加到被测接收机。
