1、概述
本直流电阻快速测试仪(以下简称直阻仪)是变压器直流电阻测量的最新一代产品,是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电,直接调节分接开关,测量时间是传统单相测量的三分之一,可大大缩短工作时间和劳动强度。直阻仪采用大屏幕液晶显示器,全中文图形界面,清晰直观,操作非常简单。并配备面板式打印机和大容量非易失性存储器,可以方便的存储和打印测量结果。测试数据稳定,快速,重复性好,是现场测量变压器直流电阻的最佳选择。

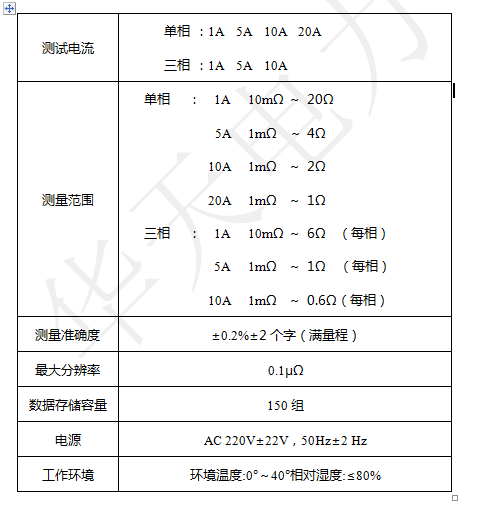

2、性能指标
3、面板说明

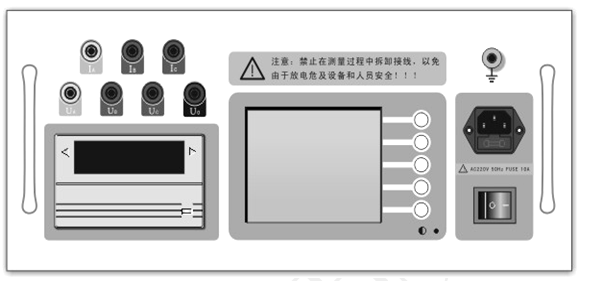

直阻仪面板如下图所示:
① Ia Ib Ic : 直流电流输出,单相或两相测量时Ia 和Ib为电流输出。
② Ua Ub Uc Uo :测量电压输入,单相测量时Ua和Ub为电压输入,两相测量时Ua和Ub为第一通道电压输入,Uc和Uo为第二通道电压输入
③ 面板式打印机 : 打印输出测量结果

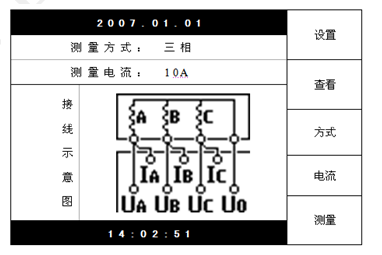

④ 液晶显示器 : 显示测量结果和操作提示信息,同时在右侧的按键定义区给出当前状态下五个多功能按键的功能定义。如下图所示:
⑤ : 液晶显示器对比度调节
⑥ 电源插座: 为整机电源输入,内置保险管仓,保险管为10A/250V。
⑦ 接地柱 : 整机外壳接地柱,测量的时候请务必可靠接地。
